Самостоятельное изготовление серебряных украшений даст возможность сэкономить деньги, но ещё позволит проявить свои творческие способности и создать поистине уникальное изделие. Серебро - не только красивый, но ещё и прочный и разносторонний драгоценный металл. Работа с серебром допускает несколько разных техник, одни из которых не нуждаются ни в каком специальном оборудовании, другие же требуют особой подготовки и инструментов.

Чтобы сделать своими руками серебряное украшение, подберите подходящую для вас технику.

Проволока и бусинки

Создание украшений из готовых серебряных бусинок и серебряной же проволоки требуют лишь простых домашних инструментов, а дизайн ограничен только вашим воображением. Основные инструменты: плоскогубцы с длинными и тонкими щипцами «утконосы», кусачки для проволоки и ножницы. Позже вы можете купить и специализированные инструменты, такие как обжимные щипцы для бусинок и закруглённые ювелирные плоскогубцы. Чтобы сделать простое ожерелье из бусин, возьмите специальную проволоку для бус, например, «тигровый хвост», чтобы ожерелье получилось прочнее, и изогнутые бусины. Вы можете сделать ожерелье из готовых серебряных бусин и украсить его филигранью из изогнутой с помощью плоскогубцев в замысловатые узоры серебряной проволоки. Из проволоки можно изготовить и серьги абстрактной или геометрической формы, и это прекрасный способ для начинающих научится работать с серебром.

Серебряная глина

Одним из новейших способов изготовления серебряных украшений является глина, состоящая из крохотных частичек серебра. Из этой глины можно вылепить изделие практически любой формы, которое высыхает, как обычная глина. Когда глина высохнет, ей шлифуют, а затем обжигают либо в печи, либо с помощью горелки. Этот метод позволяет мастеру самому делать бусины, подвески и серьги уникальных форм. Но стоимость оборудования и сложность процесса может отпугнуть новичков в ювелирном деле.

Профессиональные техники обработки серебра

Это самые сложные техники, но их результатом становятся изделия профессионального уровня. Сюда относится множество процессов, в том числе, холодная ковка, пайка, резьба и литьё, и каждый из них требует специальных инструментов.

Пожалуй, самыми простыми техниками для начального освоения являются вырезание из серебряного листа ювелирным лобзиком и спаивание отдельных кусков горелкой и припоем. С помощью этой техники вы сможете изготовить кольца, подвески и серьги. Холодная ковка заключается в обработке листового серебра молотком для придания ему нужной формы, а литьё представляет собой расплавление серебра при высокой температуре и заливание его в формы.

Изготовление ювелирного украшения - это долгий и кропотливый процесс, требующий нескольких лет обучения, знания физики, химии и наличия дорогостоящего специального оборудования. Мы знаем это и тратим часы на поиски желаемых ювелирных изделий в магазинах. Многие даже самостоятельно разрабатывают эскиз и обращаются в ювелирную мастерскую, чтобы мастер изготовил для них украшение мечты.

Времена меняются, и теперь ювелирным мастером может побыть каждый. Для того чтобы сделать настоящее серебряное кольцо с собственным дизайном, мы обратились в ювелирную школу ARGENTARIUM и убедились, что это не только интересно и захватывающе, но и действительно легко.

(Всего 26 фото)

Перед началом работы нам показали украшения, сделанные инструкторами и учениками школы. Вариантов украшений множество, и все это можно сделать своими руками.

Несмотря на такое разнообразие возможностей, мы по-прежнему хотели кольцо. Решили, что, если понравится, чуть позже вернемся за кулоном.

Удивление первое: оказалось, что не требуется плавить серебро, чтобы придать ему нужную форму. Украшение делается из пластичного серебра Precious Metal Clay (PMC), которое придумали специалисты японской компании Mitsubishi Materials Corporation. Масса PMC состоит из смеси мельчайших частиц серебра, воды и нетоксичного пластификатора, и работать с ней так же просто, как с обычным пластилином.

Весь процесс простой и понятный: вам нужно придумать украшение, сделать его, обжечь в печи (вода и пластификатор при этом сгорят, а частицы серебра прочно спекутся друг с другом), и на выходе вы получите серебряное изделие 999-й пробы. Современная алхимия во всей красе! Перед началом работы руководитель школы Евгения показала нам, какими инструментами мы можем воспользоваться, чтобы создать именно то украшение, которое хотим.

Удивление второе: большая часть инструментов для работы найдется у каждого под рукой: текстуру можно «отпечатать» любую, а чтобы вырезать желаемую форму, подойдет шило или лезвие.

Различные штампы для получения отпечатков и оттисков на серебряной массе до обжига.

Для создания объемных изделий можно воспользоваться жидким серебром в шприце. На пробковую основу шприцем выдавливается серебряная паста. В процессе обжига эта основа сгорает, и вы получаете полую серебряную бусину, аналогичную тем, которые создавались мастерами серебряного дела сотни лет назад и назывались «филигрань».

Есть тоненькие пластинки-листочки из пластичного серебра, из которых можно сложить любую фигурку, например оригами. Разве не чудо - сложить себе журавлика или кораблик из чистого серебра?

А можно в качестве заготовки для будущего украшения использовать засушенные листья. Если листочек покрыть жидким серебром, обжечь, лист сгорит, а вы получите уникальный кулон или подвеску, полностью повторяющую все природные изгибы и текстуру, сделать которые самостоятельно просто невозможно.

В ювелирном деле без драгоценных камней никуда. В дизайн любого украшения можно добавить разноцветные вставки: кубические цирконы (фианиты) или другие лабораторные камни, выдерживающие высокую температуру.

Конечно, было очень соблазнительно сделать себе уникальный кулончик, но мы пришли за кольцом и решили все-таки делать его.

Прежде чем начать работать с пластичным серебром, нужно правильно рассчитать размер кольца, потому что в процессе обжига масса дает усадку 16%.

Смазываем доску специальным составом, чтобы серебро не прилипало, и вперед!

Раскатываем РМС в блинчик рассчитанного размера. Карты, склеенные по несколько штук по бокам от заготовки, позволяют нам регулировать толщину будущего кольца и раскатывать серебро равномерным слоем. Простой лайфхак, проверенный практикой 🙂

Серебро PMC можно резать, раскатывать, дополнять текстурой и придавать ему совершенно любую форму. Удивление третье: особенно приятно, что пластичное серебро прощает любые ошибки - после подсыхания оно легко восстанавливается водой и вновь принимает рабочее состояние. У вас есть возможность переделать украшение до обжига, если что-то не понравится в первоначальной заготовке, или добавить дополнительные элементы.

Мы создавали кольцо с растительным орнаментом, используя резиновый штамп.

После того как мы получили нужный оттиск и замкнули кольцо, его нужно высушить.

Обжиг можно проводить разными способами. Профи используют ювелирную муфельную печь, а для новичков подойдет более бюджетный «домашний» вариант - керамическая горелка особой конструкции, работающая на сухом спирте.

Мы обжигали кольцо в муфельной печке. При правильном температурном и временном режиме вода полностью выпаривается, органический пластификатор выгорает, а серебряные частицы сплавляются друг с другом, образуя на выходе цельный металл, сохраняющий весь дизайн вплоть до отпечатков пальцев.

Через 25 минут наше кольцо «испеклось» 🙂

Теперь убираем оксидную пленку - белый налет, который появляется на поверхности изделия во время горения. Дальше с помощью ювелирных инструментов доводим украшение до ума.

Удивление четвертое: после обжига с металлом можно делать все что угодно. Сверлить, пилить, шлифовать, эмалировать, чернить и, конечно, полировать до зеркального блеска!

С помощью стальной щетки счищаем оксидную пленку.

Шлифуем наждачной шкуркой.

Черним специальным раствором - у ювелиров он называется «серная печень», а простым смертным доступно другое средство - серная мазь, которая продается в любой аптеке. К слову, чернение ювелирного изделия - это тоже целое искусство. Чернение подчеркивает структуру и орнамент украшения: в зависимости от техники результат может быть настолько разным, что этому делу посвятили отдельный мастер-класс .

Полируем кольцо с помощью инструмента из агата, чтобы придать ему блеск.

И вот оно - кольцо мечты! Сделанное по собственному дизайну и своими руками!

При желании можно научиться вязать, шить, плести из бисера и обжигать горшки. Кажется, что создание ювелирных украшений - это что-то за гранью обычных человеческих возможностей, где-то на стыке алхимии и магии. На самом деле пройти мастер-класс и сделать собственное украшение может каждый. Технология, оказывается, удивительно проста, особенно когда ее объясняет хороший мастер. Наш преподаватель Евгения смогла заинтересовать даже скептически настроенных учеников. Кажется, теперь половина группы обязательно вернется за кулоном для своей авторской коллекции.

Возможно, и мы 🙂 А на первое посещение любого мастер-класса дарим нашим читателям скидку 10% по промокоду BIGJEWEL (его нужно ввести в форме записи на занятие).

Оборудование индивидуальной мастерской ювелира

Устройство, оборудование, оснащение. Ювелирная мастерская должна состоять минимум из двух помещений с приточно-вытяжной вентиляцией - основного места работы и подсобного помещения, где желательно производить операции, сопровождающиеся интенсивным выделением в воздух вредных паров и пыли (плавку, шлифовку, травление). Основное рабочее место должно быть универсальным и максимально удобным, поскольку здесь осуществляется большинство самых разных ювелирных операций. Мастеру необходимо иметь оборудованный различными приспособлениями и механизмами рабочий стол-верстак (рис. 1).

Обычно он представляет собой конструкцию из металла, дерева и пластика. Рекомендуемая площадь крышки стола 1500х1000 мм, высота конструкции - до метра. Крышку необходимо покрыть термостойким материалом. В центре стола делается небольшой овальный вырез в столешнице и расположенных под ней полках. Это создает значительные удобства и доступ ко всем частям верстака при работе на вращающемся кресле (с высокой мягкой спинкой, удобной для кратковременного отдыха). По обеим сторонам стола-верстака располагаются ярусы с выдвижными ящичками для инструментов с мягкой обивкой, предохраняющей их от повреждений. К верстаку подводятся топливная и воздушная коммуникации для ювелирных горелок, с помощью которых производится пайка. Стол снабжается необходимыми подставками, креплениями, подвижной настольной лампой, бормашиной, многоемкостной ванночкой, специальным ящиком с отделениями для содержания драгоценных металлов и камней (гофта). С торца выреза в крышке устраивается выдвижной выступ (финагель) для упора деталей при их обработке (шлифовке, резке), а в 300 мм под ним монтируется также выдвижной поддон, с вырезом по форме крышки стола, в который осыпаются опилки, стружки, обрезки драгметаллов.

Рис. 1 .Рабочий стол-верстак: 1 - столешница; 2 - настольная лампа; 3 - финагель; 4 - ящики для инструмента; 5 - бормашина; 6 - ванночки; 7 - поддон для отходов; 8 - гофта; 9, 10, 11 - приспособления-держатели

Это лишь одно из приспособлений для обеспечения экономного расходования и максимального сбора и улавливания отходов ювелирного производства. Помещения мастерской необходимо также снабдить пылеулавливателями, а рукомойник - отстойником. Эти устройства будут собирать драгоценные частицы.

Инструментарий

Ювелирные инструменты, приспособления. Для изготовления и ремонта ювелирных изделий в частной мастерской необходим набор разнообразных инструментов: Напильники различных профилей: плоские, квадратные, трехгранные, ромбические, круглые, полукруглые, овальные; специальные: ножеобразные и полукруглые двусторонние. Самая крупная насечка - № 0, самая мелкая - № 5. Надфили используют для точных опилочных работ. Разновидности практически те же, что и у напильников. Специальные двусторонние надфили с изогнутой рабочей частью называются рифели; нерабочая часть рифеля квадратного сечения служит ручкой. Пинцеты применяют для удержания детали или припоя, выполнения гибки фрагментов изделия. Пинцеты различают по форме и конфигурации прижимных губок. Плоскогубцы, круглогубцы предназначены для удержания и изгиба деталей. Их также различают по профилю губок. Кусачки применяют для откусывания частей детали в нужном месте. Различают по виду рабочей и режущей частей. Ножницы (обычные и шпиц-ножницы с короткими ручками) используют для резки листовых и тонких деталей. Лобзик наподобие пилы по, металлу небольшого размера с полотном из стали, имеющим одностороннюю нарезку зубчиков. Применяют для нарезания пазов, вырезки узоров и других ювелирных операций. Молотки с бойками различных форм: плоские, закругленные, шаровидные, клиновидные - как металлические, так и из других материалов, в том числе из твердого дерева. Наковальни служат жесткой основой при обработке изделий молотком. Подразделяют по рабочей поверхности (брусковая, вставная, двурогая, ригель) -термообработанной и отполированной. Плиты и пуансоны применяют для штамповки и формовки деталей. Конфигурация пуансонов соответствует форме гнезд в плите. Изготавливаются из высококачественной легированной стали с термически закаленной, отшлифованной поверхностью. Волочильная доска- доска, в отверстия которой плотно всажены фильеры разного диаметра. Необходима для получения проволоки из драгоценных металлов малых сечений из более толстой различной конфигурации: круглой, квадратной, треугольной и др.

Измерительные инструменты ювелира (должны соответствовать принятому стандарту):

Настольные весы с разновесами;
микрометр со шкалой делений от 0 до 25 мм и размером деления 0,01 мм;
штангенциркуль со шкалой от 0 до 150 мм и делением 0,1 мм;
металлическая линейка длиной 200 мм и делением 1 мм;
кольцемер;
пальцемер - от 15-го до 25-го размера;
циркуль;
специальная масштабная металлическая линейка. Специальные инструменты (“спецназ” ювелира):
штихель для гравировки;
чеканы для чеканки;
шаберы для шабрения;
инструменты для закатки и обжатия металла при закреплении камней на изделии;
приспособления для гибки шинки колец (“девятка”) и для захвата кольца при закреплении камня (“шнальценка”).

Наборы режущих инструментов для обработки деталей с применением бормашины

Сверла;
фрезы (боры);
абразивные круги.

Для плавки драгоценных металлов в малых количествах используются огнестойкие (в пределах плавильных температур драгметаллов) керамические ложки.

Орудия для сбора отходов: =

Волосяная щетка с короткой ручкой и плоской кистью - для удаления с тисков опилок и сметания их в поддон верстака;
специальный совок;
магнит;
цилиндрическая коробка с горизонтальной сетчатой перегородкой и плотной крышкой для хранения собранных отходов; на сетке остаются более крупные опилки и другие частицы драгоценных металлов, которые затем переплавляются в слитки, используемые для дальнейшего производства.

Более подробное описание инструментов и их назначения будет дано при изложении конкретных операций.

Необходимве химические реактивы:

Для растворения металлов и обработки изделий применяются необходимые химические реактивы.

Кислоты.

Серная - бесцветная, маслянистая, тяжелая жидкость с температурой кипения 338 град. С, плотность 1,84 г/см3. При смешивании с водой выделяет много тепла; приготавливая раствор, кислоту вливают в воду, а не наоборот, во избежание выброса жидкости из емкости, что может причинить ожог при попадании ее на тело. Концентрированная серная кислота обугливает дерево, кожу, растворяет многие металлы, образуя сернокислые соли. Используется при травлении, для составления отбеливающего раствора очистки буры и придания соответствующего цвета основному металлу. Азотная - бесцветная жидкость, температура кипения 86 град. С, плотность 1,52 г/см3. Разрушает ткани, растворяет различные металлы, образуя азотнокислые соли. Служит для травления драгоценных и цветных металлов и составления отбеливающего раствора. Используется в основном в виде водных растворов различной концентрации, является одной из составных частей “царской водки” (смеси 1 части азотной и 2-3 частей соляной кислот, которая растворяет металлы, не поддающиеся воздействию каждой из кислот в отдельности - золота, серебра).

Соляная - бесцветная жидкость с резким запахом, плотность 1,19 г/см3, употребляется для травления цветных (и черных) металлов, компонент “царской водки” и отбеливающего раствора. Плавиковая - водный раствор 35-40%-го фтористого водорода. Получают воздействием серной кислоты на плавиковый шпат, в результате чего образуется газ, растворение которого в воде образует данную кислоту. Плавиковая кислота- бесцветная жидкость с резким запахом, температура кипения 19,5 град. С. Растворяет двуокись кремния, т.е. в стеклянной посуде ее хранить нельзя, как все другие кислоты. Для ее хранения используют хлорвиниловые, полиэтиленовые и другие емкости. Применяется для травления стекла, очистки литья от формовочной массы.

Щелочи.

Едкий натрий - гидрат окиси натрия, каустическая сода, растворяется в воде, выделяя много тепла, гигроскопичен, сильнодействующая щелочь (разъедает ткани, кожу), температура плавления 318 град. С, температура кипения 1388 град. С, хранится в герметичных железных емкостях. Едкий калий - твердая непрозрачная масса с лучистым изломом, по свойствам сходен с едким натрием, температура плавления 360 град. С, температура кипения 1324 град. С, применяется для обезжиривания и оксидирования, способ хранения тот же. Нашатырный спирт - гидрат окиси аммония, раствор аммиака в воде, используется для нейтрализации кислоты на изделиях после травления и в других целях.

Соли.
Это те же кислоты, в составе которых вместо водорода металл. Сода - общее название различных по составу химических соединений натрия; различается кальцинированная, каустическая, двууглекислая; белый мелкий порошок, растворяется в воде. Поташ - порошок белого цвета, гигроскопичен, легко растворяется в воде. Бура - водная натриевая соль борной кислоты; бесцветные кристаллы или порошок, растворяет при расплавлении окиси металлов, песок и глину, образуя легкоплавкие хрупкие соединения, называемые шлаками,- свойство, благодаря которому буру применяют при плавке металлов и паянии.

Медный купорос - сернокислая медь, кристаллы сине-голубого цвета, применяется при меднении, латунировании и оксидировании. Сернокислая закись - окись меди, применяется при меднении и оксидировании. Азотнокислое серебро (ляпис) получают растворением серебра в азотной кислоте с последующим выпариванием полученного раствора; большие белые кристаллы ромбической формы, температура плавления 208,5 град. С, применяется при серебрении. Яд, легко растворяется в воде. Хлористое серебро - белый порошок, температура плавления 455 град. С. Получают добавлением к раствору азотнокислого серебра соляной кислоты или поваренной соли до прекращения выделения белого осадка, который фильтруют, промывают и сушат в темноте при 80-90 град. С. Растворяется в цианистом калии и растворе аммиака (в воде и кислотах не растворяется). Применяется при составлении электродов для серебрения. Хлорное золото получают воздействием хлора или “царской водки” на золотой металл; образовавшийся после выпаривания раствора осадок реакции растворяют в воде; применяется в электролитах для золочения.

Цианистое серебро - результат реакции азотнокислого серебра с цианистым калием, применяется в гальванотехнике для серебрения. Цианистый калий используется в электролитах для золочения и серебрения. Известен как сильнодействующий яд. Цианистый натрий по свойствам близок к цианистому калию.

ДРАГОЦЕННЫЕ И ЦВЕТНЫЕ МЕТАЛЛЫ. ТЕХНОЛОГИЯ ПОЛУЧЕНИЯ СПЛАВОВ И ЗАГОТОВОК ИЗ НИХ

В чистом виде драгоценные металлы не используются из-за их невысокой твердости и прочности. Для изготовления ювелирных изделий применяют их сплавы в различных комбинациях. Недрагоценные (цветные) металлы используются практически как легирующий материал в сплавах с драгоценными металлами, которым они придают твердость, прочность, коррозийную стойкость, изменяют пластичность, цвет, температура плавления, другие свойства.

Драгоценные металлы и их сплавы

Металлы. Золото - желтого цвета, мягкое, обладает высокой пластичностью, температура плавления 1063 град. С, температура кипения 2530 град. С. Легко поддается термической обработке, полировке. Химически устойчиво в воздухе, воде и кислотах (исключение составляет лишь смесь азотной и соляной кислоты - “царская водка”). Воздействие на этот металл оказывают хлор, бром и фтор. В чистом виде не используется (только в сплавах с другими металлами) из-за невысокой прочности и твердости. Серебро - белого цвета, мягкое, легко поддается ковке, обладает высочайшей из всех металлов тепло- и электропроводностью. Температура плавления 960,5 град. С, температура кипения 1955 град. С. Легко поддается механической обработке и полировке. Химически устойчиво в воздухе и воде, но при наличии в воздухе сероводорода покрывается налетом сульфида серебра и темнеет. Растворяется в азотной и горячей концентрированной соляной кислотах. Как и золото, в чистом виде не используется. Платина - серебристо-белого цвета, мягкая, легко поддается ковке, механической обработке и полировке, температура плавления 1773 град. С, температура кипения 4300 град. С Обладает низкой тепло- и электропроводностью. Практически не реагирует на воздух, воду и кислоты (за исключением той же смеси, что и золото). Из-за недостаточной твердости используется только в сплавах с другими металлами. Палладий - серебристо-белого цвета, светлее платины, легко поддается ковке, механической обработке. Температура плавления 1554,5"С, температура кипения 2200 град. С. Химически устойчив в воздухе и воде, растворяется в азотной кислоте и ее смеси с соляной. В чистом виде также не используется, служит как легирующий металл для повышения прочности золота и платины.
В платиновую группу металлов входят также иридий, родий, которые по своим свойствам сходны с платиной; ювелирами используются очень редко.

Сплавы Количество драгоценного металла в сплаве зависит от заданной пробы. Золото В золотых сплавах наиболее часто в различных сочетаниях используются серебро, медь, являющиеся основными составляющими сплавов, и платина, палладий, цинк, кадмий, никель, которые применяются в качестве добавок для придания сплаву определенного цвета (оттенка).

3олото - серебро - медь (Au-Ag-Cu) : желтого цвета, обладает высокой прочностью и в то же время легко поддается обработке механическим способом и методом литья.

3олото - серебро (Au-Ag) : цвет - от желтого до белого в зависимости от количественного содержания серебра. Также легко обрабатывается, но изготовляется редко из-за бледного цвета.

3олото - платина (Au-Pt) : тоже варьирует цвет от желтого до белого - в зависимости от количества платины. Из-за белого цвета сплав называют “белое золото”. Золото-палладий (Au-Pa): та же цветовая характеристика. Сплав твердый и тугоплавкий, из-за чего крайне редко применяется в ювелирном производстве. Золото-кадмий (Au-Ca): варианты цвета - от желтого до серого (от количества кадмия). Сплав хрупкий и редко применяемый. Серебро. В серебряных сплавах в качестве легирующих материалов в разных пропорциях используются медь, цинк, кадмий, никель и алюминий.

Серебро - медь (Au-Cu): цветовая гамма - от блестяще-белого до красновато-желтого (в зависимости от содержания меди). Сплав тверже чистого серебра при достаточной пластичности. Серебро-цинк (Ag-Zn): цвет белый, высокая пластичность, легко поддается механической обработке. Серебро-кадмии (Ag-Ca): белого цвета, высокая твердость, но при содержании более половины кадмия сплав становится хрупким. Серебро-алюминий (Ag-Al): бело-серого цвета. При содержании более 6% алюминия сплав хрупкий, а до этого предела пластичен. Серебро-медь-кадмий (Ag-Cu-Ca): цвет белый. Сплав пластичен, не тускнеет, легко обрабатывается. Серебро-медь-цинк (Ag-Cu-Zn): бело-серого цвета. Малая добавка цинка делает сплав серебро-медь жидко-текучим, он используется в основном как припой, обладающий высокой пластичностью и легко обрабатываемый.
Платина Платиновые сплавы (с золотом, палладием, иридием) используются в ювелирном производстве для изготовления оправ под бриллиантовые камни.

Недрагоценные цветные металлы и их сплавы Назначение цветных металлов в ювелирном производстве -лигатура, т.е. они используются в составе сплавов драгоценных металлов в качестве легирующих материалов для придания им новых качеств, указанных в начале этого раздела. Некоторые из них (медные сплавы с гальванопокрытием и анодированием с целью имитации цвета золота, серебра) применяются самостоятельно - для галантерейных изделий (ювелирная галантерея). В сплавах с драгоценными металлами как легирующие используются такие цветные металлы: медь, цинк, кадмий, никель, свинец, олово. Медь- красного цвета, мягкая, тягучая, температура плавления 1083 град. С, температура кипения 2310 град. С, легко поддается механической обработке. Сильно окисляется под воздействием углекислого газа (становится зеленого цвета в виде пленки, ликвидируемой полировкой, однако блеск меди долго не сохраняется). Растворяется в кислотах:

Азотной - азотнокислая медь;
в смеси азотной и соляной (“царская водка”) - хлорная медь;
серной - медный купорос;
соляной - хлорид меди.

Встречается в природе в самородках и рудах. Обладает высокой тепло- и электропроводностью. Не применяется в чистом виде.
Медные сплавы: Латунь- сплав меди с цинком, содержащий не менее 50% меди с добавками свинца, олова, никеля, железа и других металлов, желтого цвета. Латунь марки “томпак” содержит 10% цинка, используется для ювелирных изделий с покрытием, золотистого цвета. Бронза - сплав меди с оловом (оловянистые сплавы), алюминием, кремнием (безоловянистые сплавы). Используются чаще оловянистые бронзы, обладающие высокой прочностью, противокоррозийной стойкостью, легкой жидкоте-кучестью и не малой усадкой. Нейзильбер - с никелем и цинком, состав: 65% меди, 20% цинка и 15% никеля; отличается высоким электросопротивлением и противокоррозийной стойкостью, обладает высокой твердостью и упругостью, температура плавления 1050 град. С. Из нейзильбера производится столовая посуда и некоторые ювелирные элементы, требующие повышенной упругости - пружины, иглы, штифты. Мельхиор - с никелем (80% меди и 20% никеля), легко поддается механической обработке, тягучий, температура плавления 1170 град. С. Из мельхиора иготавливается столовая посуда, вилки, ложки, другие кухонные предметы методом холодной штамповки. Цинк - голубовато-белого цвета, взаимодействуя с воздухом, покрывается плотным защитным слоем серого цвета с голубым отливом, температура плавления 419,5"С, температура кипения 906 град. С, хрупкий, легкий на излом при комнатной температуре, при температуре более 100"С (до 150 град.) становится ковким, а при +200 град. - вновь хрупким, легко обрабатывается. Растворяется в кислотах:

Соляной - хлористый цинк;
азотной - азотнокислый цинк;
серной - сернокислый цинк.

Применяется в качестве легирующей составной в сплавах драгоценных металлов и для изготовления припоев (пайки). Кадмий- серебристо-белого цвета, мягкий, пластичный, температура плавления 320,9 град. С, температура кипения 765"С, в воздухе окисляется, покрываясь защитной пленкой серого цвета. Применяется аналогично цинку. Никель - также серебристо-белого цвета, с ярким блеском, твердый, тугоплавкий, температура плавления 1455 град. С, температура кипения 3000 град. С, обладает ковкостью, гибкостью, тягучестью, устойчив в воздухе (никелированные сантехнические изделия). Используется в качестве лигатуры в золотых сплавах, придавая им белый цвет. Свинец- синевато-серого цвета, блестящий, мягкий, пластичный, температура плавления 327 град. С, температура кипения 1525 град. С, в воздухе покрывается налетом тускло-серого цвета, в воде на его поверхности образуется толстый слой карбоната и сульфата свинца, защищая металл от коррозии. Растворяется в азотной кислоте, не реагирует на соляную и серную. Применяется для получения припоев и в пробировании драгоценных металлов методом купелирования. Олово - серебристо-белого цвета, ковкий, пластичный металл, температура плавления 231,9 град. С, температура кипения 2275"С, в воздухе приобретает защитный окисный слой. Растворяется в соляной кислоте, образую хлорид; взаимодействуя с концентрированной азотной кислотой, дает оловянную кислоту в виде серного порошка, который растворяется в разведенной азотной кислоте. Из олова получают мягкие легкоплавкие припои. Алюминий - серебристо-белого цвета, с голубоватым оттенком, покрывается тонким защитным слоем окисла, очень пластичный, легко прокатывается, куется, штампуется. Используется в сплавах и для изготовления различных украшений с их анодированием и окраской.

ПРОБИРОВАНИЕ ДРАГОЦЕННЫХ МЕТАЛЛОВ, ИХ СПЛАВОВ И ИЗДЕЛИЙ ИЗ НИХ

Пробирование - определение состава сплава. Используемые драгоценные металлы, их сплавы, из которых изготовлены украшения, учитываются в соответствии с пробой, определяющей количество и качество того или иного металла, содержащегося в сплаве. Пробу на изделии указывает к л е й м о. Виды проб:

Золотниковая (применялась в царской России и до 1927 г.) означает количество золотников металла в фунте лигатерного сплава (один фунт равен 96 золотникам; например, золотой сплав 56 пробы содержал 56 золотников чистого золота и 40 золотников других металлов);

Метрическая- проба учитывает количество чистого золота в 100 массовых единицах лигатурного сплава, введена после золотниковой в таком пересчете: золотниковую пробу умножают на 1000 и делят на 96 (по количеству золотников в сплаве 56 пробы - 56 плюс 40);

Каратная - применяется в западных странах (для перевода в метрическую нужно умножить на 1000 и разделить на 24).

Чистое золото, серебро соответствует пробе 999,9 (при расчетах округляется до 1000). Например, 750-я проба означает: в сплаве 750 частей чистого золота и 250 частей других металлов.

Действующие пробы

Изделий из золота - 375, 500, 583, 750, 958;
из серебра - 750, 800, 875, 916, 960;
из платины - 950;
из палладия -500, 850;
для зуботехнической продукции (золотых дисков) - 900, 916.

Пробу определяют поэтапно - самого используемого металла, лома драгоценностей и готового изделия.

Методы определения пробы

Капельный- нанесение на пробируемый металл, лом или сплав, на само изделие раствора хлорного золота или других пробирных реактивов;
определение на пробирном камне с эталонами (пробирными иглами).

Это самые доступные методы пробирования при индивидуальном производстве.
Самым точным является муфельный метод пробирования, или горячий анализ, но его можно произвести только в химической лаборатории, которая располагает муфельными и тигельными печами. Итак, о наиболее доступных способах пробирования драгоценных металлов в частной мастерской. Капельный метод осуществляется с помощью раствора хлорного золота и пробирных реактивов. Хлорное золото получают воздействием хлора или “царской водки” на золотой металл. Образовавшийся при этом темно-коричневый раствор выпаривают, а осадок растворяют в воде. На зачищенную надфилем поверхность пробируемого металла, сплава, лома опускают каплю раствора хлорного золота, на смоченном месте сразу появляется пятно от выделившегося осадка золота. Цвет его от примеси образовавшегося раствора хлорной соли пробируемого материала принимает различные оттенки, по которым в соответствии с установленными данными (приведены в табл. 1) определяют пробу сплавов драгоценных металлов.

Таблица 1. Результаты воздействия хлорного золота на пробируемые материалы

С помощью хлорного золота можно пробировать слитки, лом, изделия до 600-й пробы содержания в них золота. Кислотные реактивы позволяют пробировать сплавы золота 375, 500, 583, 750, 833, 900, 916, 958-й проб. Кислотный реактив для пробирования золота 958-й пробы применяют и для анализа сплавов платины. Кислотные реактивы применяют также для пробирования сплавов серебра. Двухромовокислый калий (хромпик), раствор оранжевого цвета, используется от 500-й пробы серебра и выше. 2-3 капли раствора в одно и то же место, снимаемые затем фильтровальной бумагой, оставляют светло-коричневое пятно, а начиная с 750-й пробы - красное (чем оно интенсивнее, тем выше проба). На сплавах 916-й пробы и выше образуются ярко-красные пятна. Азотнокислое серебро (ляпис), прозрачный раствор, также для пробирования серебра. На сплавах 750-и пробы и выше оставляет светло-серые пятна, на низкопробных - густые, белые, до темного цвета (чем темнее, тем ниже проба). На флаконах с реактивами обязательно должны быть наклейки с указанием их назначения и пробы золота. Реактивы для пробирования цветных металлов разлагаются на свету, поэтому хранить их необходимо в темном месте или в непрозрачных емкостях. При флаконе каждого реактива должна быть своя капельница.

ЗАГОТОВИТЕЛЬНЫЕ РАБОТЫ

Заготовительные операции - это практически начало процесса изготовления ювелирных изделий, включающее непосредственное производство сплавов нужного состава и отдельных деталей будущего изделия. Основные операции заготовки металла необходимого состава и профиля состоят из плавки, ковки, прокатки, волочения, а по изготовлению элементов украшения - слесарно-механических работ, штамповки, отливки по образцу. Технологические процессы пластической деформации металлов и их сплавов требующих термической обработки и отбеливания (очистки поверхности сплавов) после каждой технологической операции.
Плавка При выполнении конкретного заказа для получения сплава необходимой пробы и профиля применяется индивидуальная плавка (имеется в виду плавление небольшого количества металлов. Выполняется она ювелиром непосредственно в его мастерской в плавильной чаше или ковше. Металлы при таком способе плавления легко нагреваются открытым пламенем горелки и сплавляются в слитке или выливаются в заготовительную форму (изложницу) для получения после остывания нужной заготовки (детали). Пламя должно быть сильным (шумящим), с вытянутой восстановительной зоной. Металлы, добавляемые в сплав с драгоценными металлами, называются лигатурой. Для определения состава рассчитывают шихту. Для упрощения расчетов воспользуйтесь приведенными ниже таблицами 2 и 3, в которых указаны доли компонентов в процентном соотношении к общей массе сплава той или иной пробы определенного драгоценного металла. Сплав драгоценных металлов и лигатуры получают при высоких температурах плавления. Атомы металлов освобождаются от внутрикристаллических связей, кристаллиты распадаются, и между ними образуется все больше жидкого металла. Процесс размягчения металлической структуры длится до того момента, когда вся масса из твердого состояния перейдет в жидкое. Для улучшения плавки применяется флюс (бура) из расчета 0,5 г на 10 г сплава. При охлаждении на стенках плавильной чаши флюс образует глазурь, предохраняя расплав от доступа кислорода, и растворяет окислы. Формы для разлива сплавов должны быть абсолютно чистыми и смазанными машинным маслом. Вначале плавят драгоценные металлы, а затем добавляют цветные.

Ковка Цель этой операции - изменение поперечного сечения заготовки (слитка) в горячем или холодном состоянии без снятия стружки. Продуктивна ковка слитка сразу после плавки, поскольку позволяет уплотнить его и ликвидировать возникшие в процессе плавления трещины и поры в металлической структуре. Необходима ковка и при изготовлении элементов ювелирного изделия - этому способствуют высокие пластические свойства сплавов драгоценных и цветных металлов. Различают два вида ковки - предварительная и окончательная; черновая проводится для подготовки слитка к дальнейшей деформации (прокаткой, волочением), с помощью чистовой ковки изделию придают окончательную форму. Начинают кузнечную обработку бережными ударами молотка, постепенно их усиливая, а в промежутках между ударами металл отжигают и охлаждают в воде.

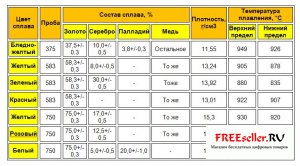

Таблица 2. Свойства и состав сплавов золота

Таблица 3. Свойства и состав сплавов серебра

От формы бойка молотка, вида наковальни и силы ударов зависит степень и направление деформации слитка.
Прокатка Применяется для получения заготовок из листового материала методом штамповки или из прутков определенного сечения и толщины. Этот технологический процесс также основан на пластичности сплавов драгоценных металлов. В индивидуальной мастерской используют прокатные вальцы с ручным приводом. Для листового материала применяют вальцы с гладкими валками, для прокатки проволоки -фасонные, с кольцевыми проточками, соответствующими по сечению форме профиля прокатываемой проволоки. На листовой прокат воздействует только вертикальное давление (сверху и снизу), на проволочный - и горизонтальное, боковое. Прокатываемый лист пусть и незначительно, но расширяется в стороны, а при прокатке проволоки такое недопустимо. В процессе прокатки возрастает твердость металла. Для снятия этого напряжения и поддержания пластичности сплава необходимо периодически проводить отжиг (после уменьшения толщины листа или сечения проволоки на 50%). Направление прокатки рекомендуется изменять только после промежуточного отжига, также как и сокращение расстояния между валками или перевод проволоки в следующую проточку.

Волочение Подготовка небольшого количества проволоки производится вручную. Волочение-это протягивание проволоки через коническое отверстие фильеров с целью сужения ее поперечного сечения до сечения протяжного отверстия данной фильеры. Величина усиления протяжения должна соответствовать величине натяжения: если тяга превосходит натяжение, проволока порвется. Особенно это касается проволок тонкого сечения. Через фильеры волочильной доски (рис. 2) протягиваются только прокатанные проволоки. Между переходами от одной фильеры к другой (с меньшим сечением протяжного отверстия) производится отжиг проволочного материала. Алмазные фильеры износостойкие и позволяют заготавливать калиброванную проволоку. Волочильную доску зажимают в тиски с мягкими губками; проволоку, просунутую заостренным концом в нужную фильеру, захватывают специальными плоскогубцами с острыми насечками и Протягивают ручным способом.

Штамповка Состоит из двух операций: вырубки контура детали и ее формовки.

Рис. 2. Волочильная доска с фильерами разного диаметра

Несложные тонкостенные элементы изделия вырубают вручную ударами молотка по пунсону, а штамп устанавливается на металлической плите (матрице). Конструкция штампа зависит от формы детали и изготавливается в два этапа: 1) вырубка, 2) пробивка. В зависимости от конструкции штампа подготавливается листовой сплав соответствующего профиля (толщины листа, ширины полосы). Необходимая толщина достигается прокаткой, а ширина (соответственно расстоянию между направляющими штампа) - путем разметки и резки полосы (ножницами). Формуют заготовку путем пластической деформации, придавая ей нужную форму. Основное условие качественной формовки - отсутствие после деформации разрушения металла. Формовка складывается из трех последовательных действий: гибки, вытяжки и отбортовки. Гибка имеет целью деформацию заготовки в специальном желобе гибочного штампа ударом молотка с соответствующим бойком по оправке, которая вдавливает металл в стенки желоба определенной формы. Вытяжка дает возможность (плавным нажимом пресса) получить из плоской заготовки деталь с образовавшейся сферой в виде колпачка. Путем протяжки можно удлинить полую тонкостенную деталь за счет сужения ее стенок (зазор между пуансоном и матрицей устанавливается меньше толщины стенок заготовки). Отбортовке подвергаются наружные кромки детали или отверстия в ней. Отбортовку осуществляют деформированием в роликах.

Отливка по образцу (центробежное литье) В частной мастерской доступно использование настольной центрифуги для отливки детали по образцу-эталону (модели) или литейной форме, изготовленной из тугоплавкого металла. На верхнем конце вертикально расположенной оси, нижний конец которой закреплен в специальных подвижных опорах, крепится коромысло с равновеликими плечами, на котором подвешиваются специальные емкости-подвески. В одной из подвесок устанавливается литейная форма, а в другой - соответствующий противовес. Для безопасности центрифуга ограждается защитным кожухом на случай падения литейной формы или противовеса. Запуск (рывком шнура) производится сразу после заливки расплавленного сплава. Эта операция позволяет изготавливать украшения сложной конфигурации, обеспечивая требуемую точность, получать тонкостенные отливки с высокой чистотой поверхности, что исключает дополнительную механическую обработку.

Механическая обработка Без нее невозможно обойтись при изготовлении изделий в индивидуальной мастерской, где большинство операций производится ручным способом. Разметка- перенос рисунка детали и его размеров на заготовку (для этого используются чертилки, циркуль, масштабная металлическая линейка, кернеры, разметочные плиты). Разрезание листа или пластины производится по произведенной разметке с помощью ножниц. Распиливание по разметке осуществляется лобзиковой пилой. Разновидность этой операции -выпиливание узоров. Сверление- операция для получения углубления или отверстия цилиндрической формы. Керном намечается центр выемки или отверстия. Работа производится на жесткой основе верстака (лучше использовать финагель - для уменьшения потерь драгоценного сплава). Под деталь во избежание порчи финагеля, стола или поломки сверла подкладывается предохранительная дощечка. Применяются ювелирные-перовые, спиральные и центровые сверла (последние предназначены для получения цилиндрических углублений с плоским дном для закрепления в оправе жемчуга, непрозрачных ювелирных камней).

Фрезерование - обработка металла с помощью фрезы (вращающегося режущего инструмента, позволяющего обрабатывать как плоские, так и выпуклые поверхности детали (в зависимости от формы фрезы), которые нельзя обработать напильником. Ювелирные фрезы изготавливаются вместе с хвостовиком, который закрепляется в патроне гибкого вала бормашины, установленной на рабочем столе ювелира. Различаются фрезы-боры: коническая, цилиндрическая торцевая, комбинированная остроконечно-цилиндрическая, шаровая, плоская сферическая, фасонная (см. рис. 3).

Опиливание - обработка поверхности детали режущим инструментом, в результате чего снимается определенный слой. Для этого заготовка закрепляется в настольные тиски (или специальные ручные). Опиливание производится по нанесенной разметке напильниками, затем надфилями.

Термическая обработка

Основные виды термообработки: отжиг, закалка, отпуск. Определяющие факторы процесса термообработки - температура и скорость нагревания, выдержка времени воздействия необходимых температур на обрабатываемый объект и скорость последующего охлаждения.

Рис. 3. Фрезы: 1 - коническая; 2 - цилиндрическая торцевая; 3 - комбинированная остроконечно-цилиндрическая; 4- шаровая; 5- плоская сферическая; 6 - фасонная

В ювелирном деле в качестве термовоздействия на изделия главенствует отжиг. Эта операция производится периодически. Отжигу подвергаются драгоценный лом, готовящийся к литью, готовые отливки при их обработке (при ковке, прокатке, волочении), а также после пайки деталей изделия. Отжиг состоит их трех моментов: нагрева, выдержки, охлаждения сплава. Необходимо соблюдать равномерность нагрева и особенно охлаждения во избежание термического напряжения в слитке. Отжиг рекомендуется производить пламенем горелки при минимальном температурном режиме, но и при минимальной длительности в то же время. Сплавы золота отжигают при температуре 700-750 град. С, сплавы серебра - при 600-650 град. С, сплавы меди - при 600-700 град. С. При охлаждении происходит упорядочение атомов в кристаллической решетке сплава. Для сдерживания окисляемости отжиг производится как можно реже. А сплавы, склонные к окислению, должны нагреваться скрытыми борной кислотой, что к тому же сохраняет полировку. Это особенно важно при отжиге готовых изделий, сданных в ремонт.

Отбеливание Цель этой ювелирной операции - очистка поверхности слитков, элементов и готовых изделий от окислов и удаление остатков после предыдущих работ (плавки, пайки, отжига). Состав отбеливающего раствора определяется видом сплава, подлежащего отбеливанию. Длительность процесса отбеливания зависит от температуры и концентрации раствора. Сплавы золота достаточно отбеливаются 7-10%-ным раствором азотной кислоты при температуре 60-70 град. С. Применяются также 5-10%-ный раствор соляной кислоты при температуре 40-60 град. С и 10-15%-ный раствор серной кислоты при температуре 60-70 град. С. Продолжительность отбеливания не более 30 секунд в зависимости от степени окисления и образования остаточного флюса. Сплавы серебра отбеливаются в 5-10%-ном растворе серной кислоты при температуре 40-50 град. С за 30 секунд, а также в 1-2%-ном растворе соляной кислоты при температуре 30-40 град. С за минуту. Изделие или его части в кислотоупорном сетчатом пластиковом ковше или взятые медным пинцетом окунают в нагретый раствор в ванночку из огнеупорного стекла или фарфора, снабженную кислотоупорным кожухом и установленную на нагревательный прибор. После полного исчезновения с поверхности украшения остатков флюса и окислов его промывают. Изделие или его часть опускают специальным медным пинцетом в соответствующий раствор, нагретый в медном ковше с удлиненной ручкой (непроводящей тепло) газовой настольной горелкой до нужной температуры, выдерживают заданное время, вынимают, промывают в банке с водой и сушат. Нельзя пользоваться стальным (медицинским) пинцетом, который может оставить налет на слитке или украшении.

МОНТАЖ ЭЛЕМЕНТОВ ЮВЕЛИРНЫХ ИЗДЕЛИЙ Основные операции монтажа изделий:

Пайка;
сборка подвижных соединений;
опиливание и шабрение.

Пайка - это операция, в результате которой происходит соединение готовых деталей в твердом состоянии посредством расплавленного связующего металла или сплава (припоя), имеющего более низкую температуру плавления, чем соединяемые элементы. Причем, в отличие от сварки, когда оплавляются кромки или торцы соединяемых частей, при пайке расплавляется только припой, обволакивающий паяемые детали и превращающий их после застывания в единое целое, т.е. готовое изделие. Спаиванию способствует добавление флюса, который с улучшением соединения частей изделия удаляет окислы в местах пайки. Припои должны соответствовать следующим параметрам: плавиться до размягчения спаиваемых деталей; растекаться по твердым элементам изделия; соединение припоя с деталями украшения должно быть долговечным. Для практичности, удобства применения припоев из них изготавливают фольгу, ленту, прутки, проволоку. Металлы и сплавы с низкой температурой плавления паяют мягкими припоями, с высокой -твердыми. Основа мягких припоев олово-свинец; твердые припои готовятся на основе золота, серебра. Применяются и припои на основе меди (медно-цинковые, медно-фосфорные) с добавкой олова, марганца, железа, алюминия и других металлов. Приводим таблицы 4-6, содержащие сведения о составе и температурном режиме плавления мягких и твердых припоев (на основе золота и серебра). Флюсы -активные химические вещества, применяемые для снижения поверхностного напряжения и улучшения растекания жидкого припоя, а также для очистки поверхности паяемого сплава от окислов. В качестве флюсов для облегчения пайки ювелирных изделий используются растворы буры и борной кислоты. Выбор флюса зависит от степени окисления сплава, подлежащего пайке. Универсальным флюсом для пайки золотых сплавов является водный раствор буры с борной кислотой в соотношении один к одному по объему. Для его приготовления равные части буры и борной кислоты тщательно перемешивают, растирают и растворяют в дистиллированной воде, нагревают до выпадания твердой фазы. Образовавшуюся смесь растирают до гладкой массы, разбавляют дистиллированной водой до получения жидкой пасты и охлаждают. Такой флюс удобно использовать в процессе пайки, поскольку он легко проникает в зазоры спаиваемых деталей.
Качество флюса, степень его пригодности определяют на чистой пластинке основного компонента припоя: сверху наносят флюс, снизу нагревают горелкой; если после выпаривания оставшийся белый налет, расплавляясь, равномерно растекается по металлу, флюс вполне пригоден. Если же он собирается в шарики, то с данным металлом несовместим. Реакция флюса на окислы определяется после промывки пластинки: если она остается чистой, флюс активен и надежно защищает поверхность данного металла от воздействия высоких температур паяния.

Серебряная глина - отличный материал для начала работы с серебром, но можно также резать, плавить и сцеплять твердые кусочки серебра с помощью ювелирной ножовки, паяльника либо молотка и наковальни. Попробуйте объединить техники, и вы получите неожиданный результат.

Шаги

Лепка из серебряной глины

Решите, чем вы будете нагревать глину. После придания глине формы вам нужно будет нагреть ее до высокой температуры, чтобы весь связующий материал расплавился и осталось только серебро. Некоторые виды металлической глины можно нагревать на газовой плите, другие же - только газовой горелкой или даже в обжигательной печи. Прежде чем выбрать глину, определите, какой температуры вы сможете достичь.

• Если будете нагревать глину на газовой плите, вам потребуется решетка из нержавеющей стали.
• Если планируете использовать горелку, подыщите кирпич или камень, способный выдержать высокую температуру.
• Не рекомендуется обжигать большие или толстые предметы в обжигательной печи.
• Чтобы понять, какой температуры вы можете достичь на плите, нагрейте небольшую алюминиевую кастрюлю с тонкими стенками на большом огне и поднесите к поверхности инфракрасный термометр, когда она прогреется.

1. Купите серебряную глину. Возможно, ее придется заказывать в интернете, поскольку во многих магазинах ее нет в наличии. Глина из чистого серебра продается чаще, однако украшение, которое получится в итоге, будет менее прочным.

   Сделайте из глины желаемое украшение. Можно лепить руками или специальными инструментами. Можно добавить деталей с помощью ножа или проволоки либо вырезать из глины разные фигуры через трафарет.

   Просушите и отшлифуйте глину. Дайте глине подсохнуть за ночь или просушите феном. Отшлифуйте поверхность наждачной бумагой с мелким зерном.

   Нагрейте глину горелкой. Если у вас горелка, положите глину на кирпич, а кирпич - на жаропрочную поверхность. Держите горелку в двух сантиметрах от глины и нагревайте ее до тех пор, пока она не загорится. Она начнет гореть, потом станет светиться красным от накаливания, а затем свет станет слабым. Нагревайте глину не менее пяти минут или столько, сколько указано в инструкциях на упаковке.

   • Время от времени отводите глаза, чтобы они могли отдыхать.

2. Нагрейте глину на плите. Если у вас газовая плита, вам нужно будет поступить следующим образом:

   Нагрейте серебро в обжигательной печи. Если у вас есть печь, вы сможете следовать точным инструкциям по обжигу глины. Серебро достигает максимальной прочности при длительном обжиге на небольшой температуре, однако есть и более быстрые способы добиться результата. Специальная ювелирная печь нагреет серебро быстрее, но и обычная тоже подойдет.

   Охладите металл (по желанию). Рекомендуется дать серебру остыть самостоятельно, но если вы спешите, вы можете опустить горячее серебро в холодную воду (однако не стоит прикасаться к нему сразу же после этого). Охлаждение может повлиять на структуру серебра, и оно будет ломаться, если вы решите нагреть его заново, но тщательная сушка поможет избежать этого.

   Отполируйте поверхность (по желанию). После обжига серебро будет белым и слегка мутным. Если вы хотите, чтобы оно заблестело, отполируйте поверхность щеткой с медной или стальной щетиной. Можно также использовать машину для полировки c полировочным порошком.

   Помойте изделие в теплой воде с мылом. Это смоет с поверхности остатки полировки. Протрите сухой чистой тканью, желательно шерстяной или замшевой.

   Прикрепите к каждой сережке крючок. Высверлите маленькое отверстие в каждой сережке, вставьте крючок, перекрутите его либо закрепите другим способом, чтобы он не оторвался. Если вы делаете не сережки, пропустите этот шаг.

Пайка серебра

Соберите необходимые материалы и инструменты. Если вы хотите соединить несколько элементов, проще всего сделать это с помощью плавки. Конечно, процесс потребует тщательной подготовки, а также следующих материалов и инструментов:

1. Подготовьте рабочее место. Вам потребуется помещение с хорошей вентиляцией и жаропрочный стол, а также кирпич или жаропрочный камень. Важно надеть защитные очки, чтобы защитить себя от мелких частиц, которые будут лететь во время тонкой работы. Подготовьте также перчатки, передник из джинсовой ткани или кожи и облегающую, но не синтетическую одежду.

   • Вам понадобится резервуар с водой, где вы могли бы промывать изделия. Если вы работаете в помещении, где есть легковоспламеняемые материалы, подготовьте огнетушитель.

2. Очистите серебро и нанесите флюс. Если серебро испачкано или его часто держали в руках, обработайте его специальным раствором, смывающим жир. Если серебро потемнело из-за окисления, погрузите его в травильный раствор. Когда серебро очистится, вотрите флюс в те места, где серебро будет соединяться с другим кусочком.

   • Если у вас флюс в порошке, из него нужно сначала получить жидкость или пасту. Ознакомьтесь с инструкциями производителя.

3. Начните паять серебро. Если вы ничего раньше не паяли, сначала узнайте, как это делается, либо следуйте нашей инструкции:

   • Аккуратно разместите предметы на жаропрочном камне для паяния, затем пинцетом положите наверх кусочек припоя (или капните немного флюса).
   • Нагревайте изделие с расстояния 10 сантиметров, стараясь расплавить самый толстый участок серебра. Не нагревайте припой напрямую. Чтобы тонкие кусочки серебра не расплавились, держите их пинцетом.

4. Промойте, протравите и промойте снова. Когда припой расплавится и скрепит две части серебра, выключите горелку и дайте припою 1-2 минуты, чтобы он застыл. Медными щипцами погрузите серебро сначала в воду, затем в травильный раствор, чтобы удалить следы окисления. Снова промойте в воде и просушите тряпкой.

   • Не допускайте контакта травильного раствора и кожи либо одежды, поскольку он очень едкий.
   • Щипцы, сделанные не из меди, могут вступить в реакцию с травильным раствором, что повредит металл.
   • Если вам нравится состаренный вид серебра, не нужно погружать изделие в травильный раствор.

Роскошные, элегантные, влюбляющие в себя с первого взгляда - все это можно сказать о ювелирных изделиях. Кажется, что драгоценные камни и изящные линии благородных металлов соединяются легко, словно по взмаху волшебной палочки. Но что стоит за видимой легкостью?

Сложный, кропотливый труд, требующий большого мастерства. Процесс изготовления любого украшения начинается с идеи: сначала разрабатывают дизайн, рисуют и корректируют эскиз, создают 3D-модель будущего изделия. Когда утверждены все детали, начинается производство.

На ювелирных предприятиях художники работают в тесном контакте с технологами, ведь далеко не всегда есть реальная возможность создать то, что красиво выглядит на эскизе. К сожалению, технологические возможности ювелирного дела не безграничны.

Как изготавливают ювелирные изделия

В наше время ювелиры-универсалы, которые в одиночку делают украшения, встречаются все реже - основной ассортимент на рынке производится совсем иначе. На ювелирных предприятиях каждый мастер занимается исключительно своим делом: одни специалисты работают с заготовками, другие отвечают за закрепку драгоценных камней, третьи занимаются полировкой. И если каждый делает свою работу не просто хорошо, а безупречно, то качество готовых ювелирных изделий будет очень высоким.

Основные технологии изготовления ювелирных изделий

• Литье. Эта технология чаще всего используется для украшений, которые состоят из нескольких деталей.

Принцип ювелирного литья достаточно прост: восковые модели собирают в «елку», припаивая их на один стержень. Эту «елку» заливают формомассой и запекают, и если все сделано правильно, то воск вытапливается и вытекает, а форма с пустотами остается. Теперь в эту форму заливают сплав, остужают, убирают формомассу - остается металлическая «елка», с которой буквально обрезают изделия из металла. Остается скрепить части украшения (это делают ювелирные монтировщики) и придать ему товарный вид - отшлифовать, отполировать, закрепить камни.

• Штамповка. Эту технологию обычно применяют для создания плоских форм - медальонов, крестиков и т.д. Изделия выдавливают прессом по форме из пластины драгметалла, после чего придают им товарный вид и выпускают в продажу.

Как делают ювелирные изделия из золота и серебра на заказ

Чтобы изготовить украшение по или заказу или другое изделие из драгоценных металлов заказу, необходимо продумать мельчайшие детали, особенно если клиент хочет заказать эксклюзивную вещь. Простого наброска для начала производства недостаточно, хотя заказчик может даже просто описать словами, какое украшение ему хотелось бы получить.

Сначала на основе пожеланий клиента дизайнеры делают эскиз, а после на основе эскиза модельеры создают 3D-модель. Если заказчика все устраивает, то после утверждения эту модель распечатывают на 3D-принтере. Также заранее обсуждается, из чего могут быть сделаны желаемые украшения (учитываются особенности дизайна и материалов).

На основе полученной модели создают форму для литья драгоценного металла. Уже отлитые части украшения переходят в руки мастерам для шлифовки, покрытия эмалью или закрепки камней. Поверхность изделия должна быть идеальной, камни не должны треснуть или выпасть, ведь украшение низкого качества никто не захочет купить. Поэтому на этапе доведения украшений до совершенства без ручного труда не обойтись - даже при наличии высокотехнологичного оборудования некоторые этапы доверяются только опытным, квалифицированным мастерам.
